00131776_0

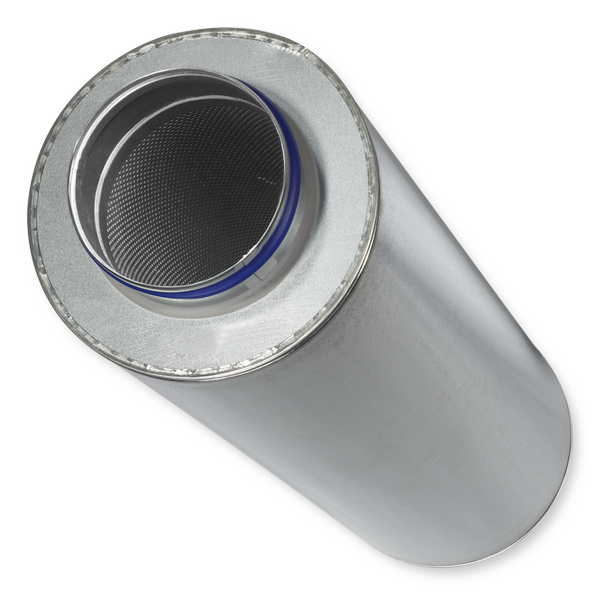

圆形消声器 型号CA




00131776_0
圆形消声器 型号CA




00131776_0
00131776_0

型号 CA

用于减少圆形管道噪声，镀锌钢板结构

CA型圆形消声器用于消除空调系统中圆形管道的噪声

  • 吸收材料是具有RAL质量标记的生物可溶性不燃性矿棉，因此符合德国标准TRGS  905（对于有害物质的技术准则）和EU标准97/69/EG中规定的卫生安全
  • 矿物棉表面带无纺玻璃纤维，防止气流速度达到20m/s时的侵蚀
  • 箱体和穿孔内管的材料为镀锌钢板
  • 带接管和接管密封圈的选型适用于符合EN1506或EN13180的圆形管道连接
  • 根据ISO7235测量插入损失
  • 箱体漏风符合EN15727，B级

可选的设备及配件

  • 两侧带法兰
  • 两侧带密封圈

应用

应用

  • CA型圆形消声器用于消除空调系统中圆形管道的噪声
  • 用于减少空气末端设备例如LVC和TVR以及机械自供电控制器例如RN和VFC的空气再生噪声
  • 用于减少风机噪声
  • 可用作串音消声器，以减少通过两个相邻房间之间的管道传递噪声

特性

  • 根据ISO7235测量插入损失
  • 吸声材料不燃
  • 绝缘厚度50mm或100mm

描述

选项

  • 050：圆形消声器带50mm绝缘
  • 100：圆形消声器带100mm绝缘
  • VF1：圆形消声器单侧带法兰
  • VF2：圆形消声器两侧带法兰
  • 可根据要求提供特殊型号

组成和特点

  • ①箱体
  • 穿孔内管
  • 吸声材料

附件

  • GE：一端匹配法兰
  • GZ：两端匹配法兰
  • VD2：两侧带密封圈（出厂时安装）

结构特点

  • 圆形外壳
  • 接管适用于EN1506或EN13180的圆管
  • 接管做凹筋密封
  • 工作压力高达1000Pa
  • 工作温度高达100℃

材料和外观

  • 箱体和穿孔内管的材料为镀锌钢板
  • 内衬为矿物棉


矿物棉

  • EN13501，防火等级A2级，不燃
  • RAL质量认证RAL-GZ  388
  • 生物可溶解，因此符合德国标准TRGS  905（对于有害物质的技术准则）和EU标准97/69/EG中规定的卫生安全
  • 玻璃纤维棉作为保护层可以防止气流速度达到20m/s产生的侵蚀
  • 延缓细菌病毒的繁殖

技术信息

  • 产品说明
  • 订货代码

圆形消声器用于空调系统，刚性结构，13种标准尺寸

根据ISO7235测量插入损失

箱体有隔音隔热处理

各种类型的连接，适用于符合EN 1506或EN 13180的圆形管道。

箱体漏风符合EN15727，B级

特性

  • 根据ISO7235测量插入损失
  • 吸声材料不燃
  • 绝缘厚度50mm或100mm

材料和外观

  • 箱体和穿孔内管的材料为镀锌钢板
  • 内衬为矿物棉


矿物棉

  • EN13501，防火等级A2级，不燃
  • RAL质量认证RAL-GZ  388
  • 生物可溶解，因此符合德国标准TRGS  905（对于有害物质的技术准则）和EU标准97/69/EG中规定的卫生安全
  • 玻璃纤维棉作为保护层可以防止气流速度达到20m/s产生的侵蚀
  • 延缓细菌病毒的繁殖

技术参数

  • 名义尺寸：100 to 800 mm
  • 工作压力：最大1000Pa
  • 工作温度：最高100℃

00107076_0.

型号
CA        圆形消声器

绝缘厚度[mm]
050       50
100       100

 名义尺寸 [mm]
100
125
160
200
250
315
400
450
500
560
630
710
800



名义长度 [mm]
500
1000
1500

匹配法兰
       不选：无
GE       单侧 (仅VF1)
GZ       双侧 (仅VF2)

连接类型
       不选：接管
VD2       接管两侧带密封圈
VF1       单侧带法兰
VF2       双侧带法兰



样板工程

Hypercube, Moscow, Russia

  • Informations about the Building
Project:
- Hypercube

Field of application:
- Office Building

Location:
- Moscow, Russia

TROX-Products:
- Air-water-Systems: Multi-Service-Chilled-Beams, DID312, DID632
- Air diffusor: SL-A, TRS
- Acoustics: CA, MSA
- Control Units: TVJD-Easy, EN-D, VFR
