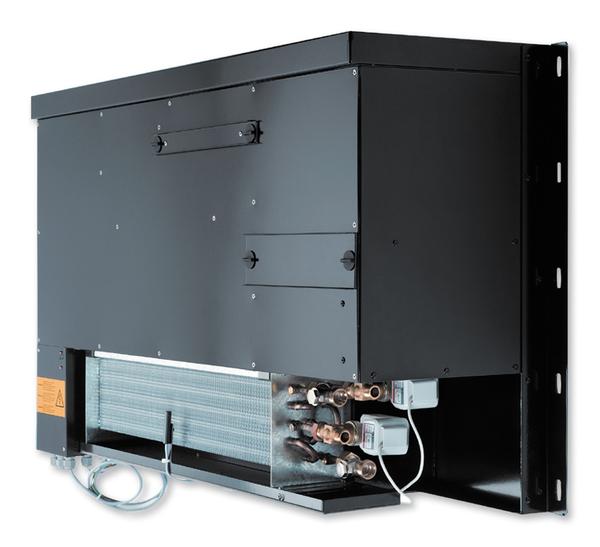

型号 FSL-B-ZAB

安装在窗台下的送排风末端,带热交换盘管和热回收

独立式通风末端随时可用,提供良好的舒适性,用于房间通风和排风

  • EC风机噪声性能良好,比功率低,根据EN13779计算,SFP=1
  • 板式热回收热交换器(空气/空气),含电动执行器旁通
  • 2管制或4管制热交换盘管用于供热或制冷
  • 内置满足VDI6022标准的过滤器可减少粉尘和花粉污染—F7新风过滤器和G3排风过滤器
  • 无需工具可轻松更换过滤器
  • 凝结水盘,带排水口
  • 电动关断风阀,常闭(NC)


可选设备和附件

  • 模块化控制系统,独立式通风系统专用
  • 取决于控制策略,可实现免费冷却和夜间净化
  • 多种固定系统,可将末端固定在地面或墙面上
  • 多种不同颜色粉末喷涂,如RAL经典色

应用

应用

  • 房间通风,适用于进深6米及以下的房间
  • 2管制或4管制热交换盘管保证了良好的舒适性
  • 诱导式置换气流
  • 采用水作为供热或制冷的传热介质,节能效果好
  • 用于新建建筑和改造项目
  • 安装在窗台下
  • 典型安装场合有办公室和会议室

特性

  • 带电动旁通的可再生热回收
  • 机械式定风量阀用于控制新风量
  • 2管制或4管制热交换盘管,带G½"连接螺纹端面密封
  • 满足VDI6022卫生要求
  • 过滤器等级:新风F7,排风G3
  • 快速释放紧固件,无需工具即可轻松更换过滤器
  • 凝结水盘,带排水口
  • 结构紧凑,因此特别适用于改造项目
  • 借助于房间空气品质监测和专门的控制设备可实现基于需求的通风
  • 4个支撑地脚(可选)
  • 也可选择将其安装在外框内
  • 新风和排风电动关断风阀,常闭(NC)以避免不受控气流

描述

选项

  • Traungasse项目(奥地利,维也纳)
  • Bennigsenplatz项目(德国,杜塞尔多夫)
  • Laimer Würfel项目(德国,慕尼黑)

结构

  • RAL9005粉末喷涂,黑色,光泽度70%
  • P1:其它任意RAL颜色粉末喷涂,光泽度70%

其它有用配件

  • X-AIRCONTROL模块化控制系统,独立式通风系统专用
  • 连接软管

结构特征

  • 2台节能EC风机,比功率低,根据EN13779计算,SFP=1
  • 横流板式热交换器
  • 送风以诱导置换气流形式从末端的前侧下部送入房间
  • 从末端上部进行排风

材料和表面

  • 箱体,过滤器盖板,风机和支撑地脚的材料为镀锌钢板
  • 热交换盘管为铜管铝翅片
  • 铝制板式热交换器
  • 箱体RAL9005,黑色,或其它任意RAL颜色粉末喷涂
  • F7过滤器滤芯材料为防潮玻璃纤维纸(Eurovent认证)
  • 矿棉内衬,符合DIN4102标准,防火等级A,表面覆以玻璃纤维布,最高可承受20m/s风速侵蚀
  • 闭孔密封条

样板工程

Installation example FSL-B-ZAB
